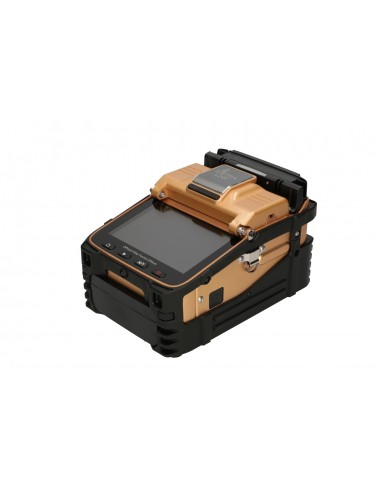

Extralink Aparat de Sudat Fibră Optică AI-8C Signal Fire (FTTH Fiber Optic Splicing) - Signal Fire este o companie în dezvoltare dinamică, specializată în fabricarea de aparate de sudat Fibră Optică. Cu sediul central în Chengdu, are aproximativ 200 de profesioniști. Dispozitivele sunt construite cu componente de top de la producători renumiți (inclusiv europeni) și bazate pe soluții tehnologice protejate de numeroase brevete. Trăsătura caracteristică a aparatelor de sudat de la Signal Fire este utilizarea smartphone-urilor pentru configurarea lor, arhivarea datelor de funcționare și pentru diagnosticare. Produsele acestei companii au câștigat recunoaștere pe piețele din întreaga lume.
Modelele AI-8, AI-8C, AI-9 utilizează tehnologia de aliniere centrală (există opțiunea de aliniere a placării) care asigură atenuarea minimă a sudurilor. Capetele fibrelor sunt poziționate de 6 motoare pas cu pas de la Siemens, ceea ce reprezintă o excepție absolută în această categorie de preț. Aparatele de Sudat pot fi utilizate atât pentru desfășurarea trunchiurilor de fibră optică lungă de o sută de kilometri, cât și în sistemele FTTH care necesită conexiuni scurte punct-la-punct, în instalații LAN și sisteme de supraveghere video pe bază de fibre. Toate modelele sunt controlate de un procesor quad-core care asigură timpi de răspuns rapid (Aparatul de Sudat este gata să funcționeze după 3 secunde) și asigură operații scurte de sudare și încălzire a manșoanelor. Aparatul de sudat este unul dintre cele mai rapide dispozitive de acest gen disponibile în prezent pe piață și cel mai rapid din clasa sa de preț.
Signal Fire AI-8C este un succesor al modelului AI-8. Producătorul a schimbat puțin designul și construcția carcasei dispozitivului și a reproiectat sursa de alimentare și sistemul de încărcare, sporind și mai mult fiabilitatea acestuia. Numărul de suduri posibile pentru un ciclu de încărcare a bateriei a fost mărit la 240. La fel ca în modelul anterior, timpul minim de sudare este de 6 secunde și timpul minim de încălzire a manșonului este de 15 secunde.

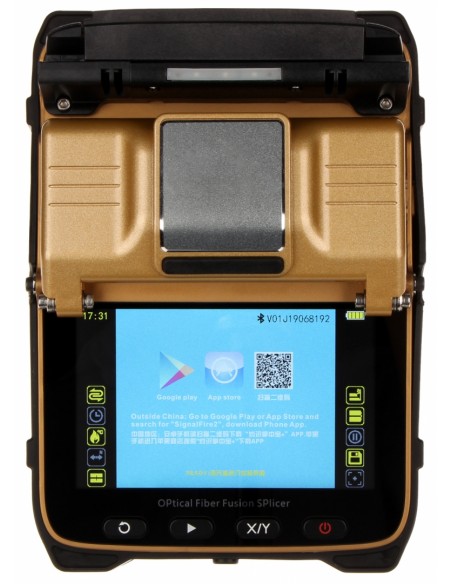

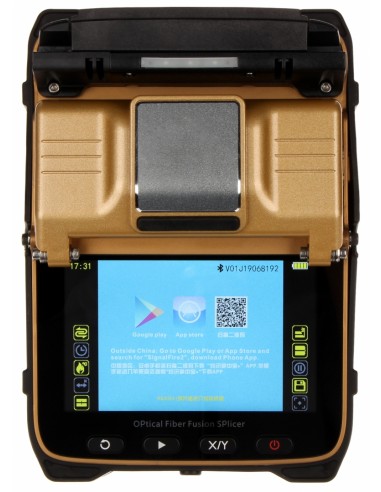

Ecranul de 5,1 inci cu rezoluția de 800x480 pixeli și luminozitatea reglabilă face operația simplă și intuitivă, chiar și în condiții de iluminare dificile. Sistemul optic oferă un factor de mărire de 300, facilitând observarea operațiunilor de sudare și analiza vizuală a rezultatelor (în două planuri). Timpul minim de sudare este de 6 secunde, iar timpul de încălzire al manșonului (manșoanele de 40 mm) este de numai 15 secunde. Lampa LED încorporată permite operatorului să lucreze chiar și fără altă sursă de lumină.
Suporturile universale de fibră asigură confortul și viteza de funcționare - pot conține 250 μm sau 900 μm SM, fibre MM în tampon strâns sau tuburi libere, pigtails, fibre izolate din cauciuc, fibre multiple și cabluri DROP. Aparatul de sudat oferă diverse programe și modul Auto care funcționează bine în majoritatea situațiilor.

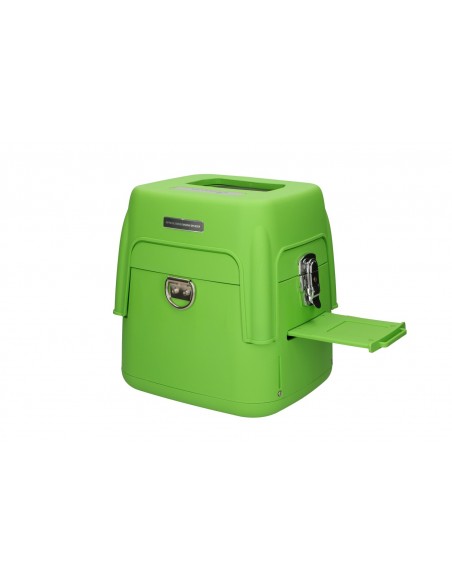

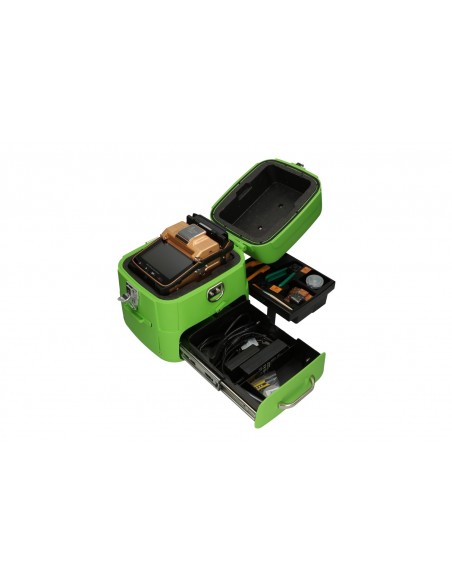

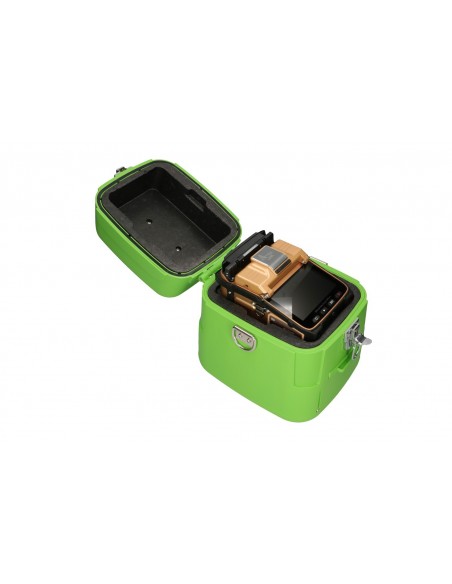

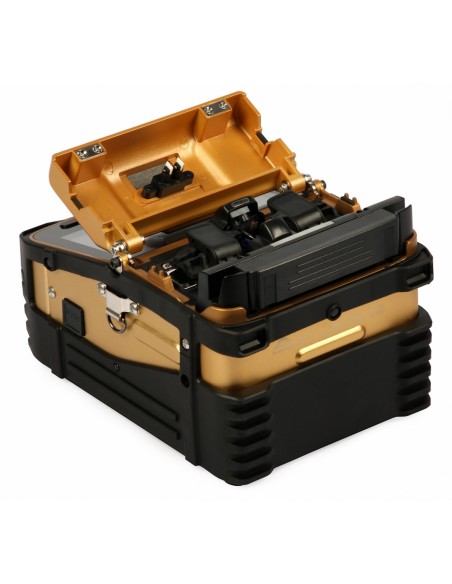

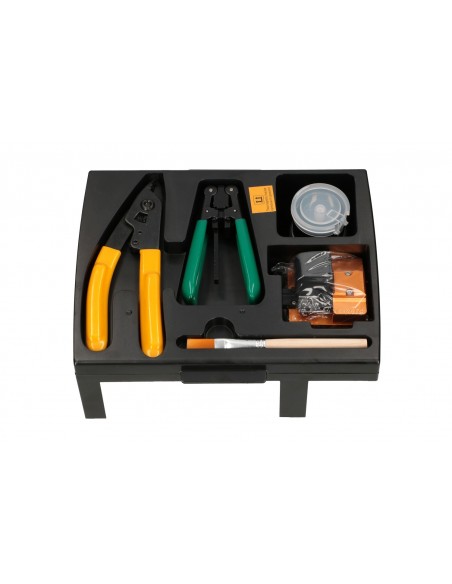

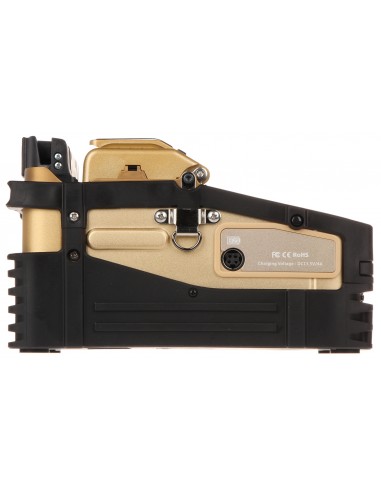

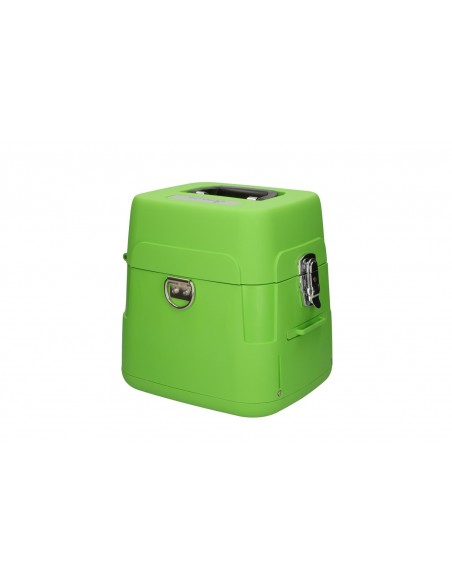

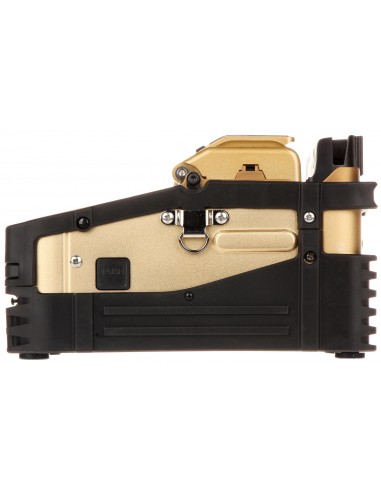

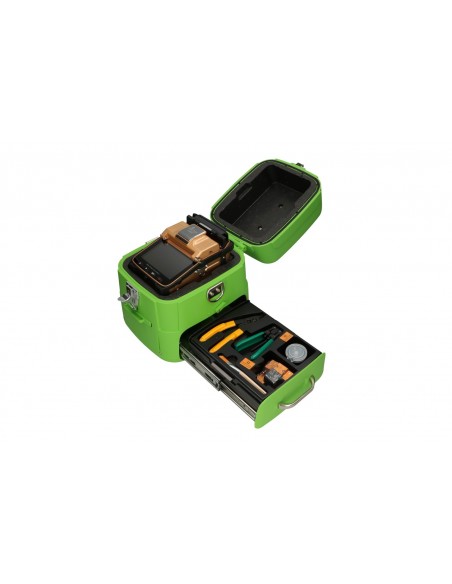

Corpul carcasei este realizat din metal, acoperit dedesubt cu protecție din cauciuc. Camera de sudare și capacul încălzitorului sunt realizate din materiale plastice de înaltă calitate. Kitul include o cutie practică care conține toate instrumentele, sursa de alimentare și accesoriile necesare (plasate într-un sertar pe două niveluri montat pe ghidaje metalice durabile). Ce este important, instalatorul nu trebuie să scoată splicerul din cutie pentru operațiuni de splicing - cutia oferă un suport solid și stabil. Cutia este realizată din plastic durabil și are un element detașabil care poate fi folosit ca scaun sau masă mică.

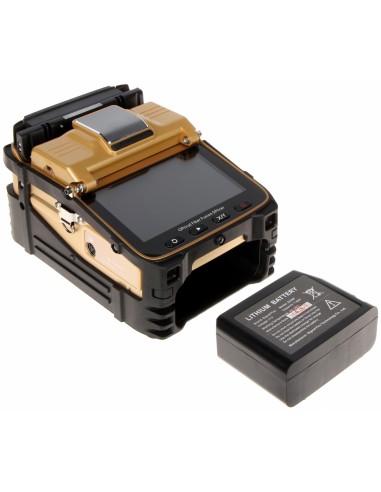

Dispozitivul este echipat cu o baterie reîncărcabilă de 7800 mAh care are suficientă energie pentru a efectua 240 de suduri cu cicluri de încălzire a manșoanelor. Durata de încărcare a bateriei este de numai 3,5 ore. Designul „Apăsați și scoateți” al compartimentului pentru baterii permite schimbarea foarte rapidă a bateriei (există posibilitatea de a cumpăra o baterie de rezervă). În plus, Aparatul de Sudat AI-8 este echipat cu un conector USB pentru încărcarea unui smartphone pe teren de la această baterie de mare capacitate.
Software-ul Aparatul de sudat permite utilizatorului să activeze așa-numita „blocare inteligentă”. În acest mod, utilizatorul are posibilitatea de a limita utilizarea aparatul de sudat - de exemplu, atunci când îl închiriază. Se pot face următoarele restricții:
Aparatul de Sudat este blocat implicit; este necesar să deblocați utilizând un telefon predefinit,
Sudarea este deblocată pentru a efectua un anumit număr de suduri - după aceea va rămâne blocată,
Aparatul de Sudat este deblocat pentru o perioadă specificată (utilizatorul definește un interval de date); după aceea, Aparatul de Sudat va rămâne blocat.
Caracteristici cheie:
- 6 motoare pentru poziționarea fibrelor
- Opțiuni de aliniere a miezului sau de aliniere a placării
- Opțiunea mod AUTO
- Factor de mărire x300
- Procesor quad-core care oferă timpi de răspuns rapid
- Timp de sudare de la 6 secunde
- Perioada de încălzire rapidă a manșonului (15 s pentru manșonul de 40 mm)
- Configurare cu aplicație dedicată pentru smartphone (Android / iOS)
- Aplicația poate crea rapoarte de operare (export în xls)
- Ecran mare (5,1 ") cu luminozitate reglabilă
- Carcasă metalică dedesubt acoperită cu strat de cauciuc
- Lampă cu LED încorporată
- Baterie schimbabilă de mare capacitate (7800 mAh, aproximativ 200 operațiuni de îmbinare și încălzire)
- Timpul de încărcare a bateriei: aproximativ 3,5 ore

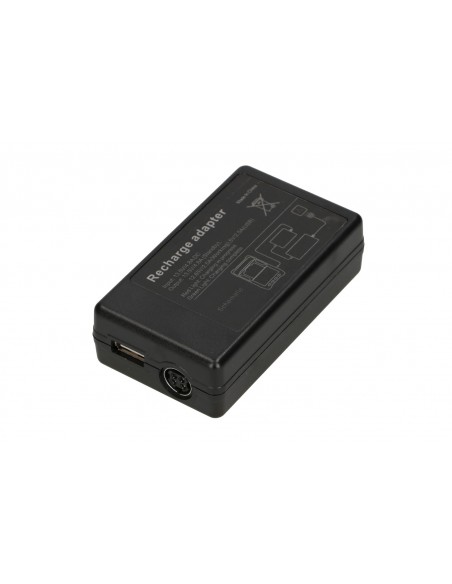

- Adaptor USB pentru încărcare smartphone
- Suporturi universale de fibre
- Cutie de instrumente practice de înaltă calitate
- Set mare de accesorii
Aparatul de Sudat este imediat gata de funcționare. Pentru munca de zi cu zi nu are nevoie de nicio configurare sau aplicație suplimentară. Aplicația disponibilă în Google Play sau AppStore este necesară numai pentru gestionare avansată, de ex. pentru schimbarea programului implicit de sudare sau a setărilor de calibrare din cauza condițiilor de mediu extrem de schimbătoare. Aplicația include, de asemenea, un manual de instrucțiuni în limba engleză și videoclipuri cu instrucțiuni.
Aplicația oferită de producător permite utilizatorului să schimbe parametrii atât pentru funcțiile de bază, cât și pentru funcțiile avansate ale aparatului de sudat. De asemenea, este posibil să lucrați în modul complet manual cu poziționarea manuală a fibrelor în două planuri. Aplicația permite utilizatorului să vizualizeze istoricul îmbinărilor realizate (opțional cu imagini cu cele rele) și să-l exporte într-o foaie de calcul (cu opțiunea de filtrare a datei).
Cum să începi sudarea? - pași preliminari și configurare
Condiția prealabilă este să descărcați aplicația dedicată pentru un dispozitiv Android din magazinul Google Play sau pentru un dispozitiv iOS din AppStore. În majoritatea cazurilor, dispozitivul este un smartphone, deci va fi denumit și telefon.
Pașii preliminari includ rularea aplicației descărcate, pornirea aparatul de sudat și selectarea opțiunii „Conectare dispozitiv”. Conexiunea utilizează tehnologia Bluetooth. După selectarea Aparatului de Sudat din lista dispozitivelor vizibile pe telefon, activarea conexiunii va fi confirmată cu un mesaj corespunzător în fereastra principală a aplicației.
Unul dintre avantajele soluției constând în configurarea splicerului utilizând aplicația care rulează pe un dispozitiv mobil este capacitatea de a verifica rapid și ușor disponibilitatea versiunilor software mai noi. Utilizatorul nu trebuie să-și amintească să verifice dacă există un software nou pe site-ul web al producătorului sau al distribuitorului. Este suficient să selectați opțiunea „Actualizare software” în fereastra principală a aplicației.
În cazul unei actualizări de firmware, aceasta va fi descărcată automat pe telefon și încărcată în splicer. Acest proces poate dura câteva minute. Se recomandă să verificați periodic disponibilitatea noului software.
După ce ați intrat în meniul „Setări de îmbinare”, selectați tipul fibrelor care trebuie sudate („Mod”: SM - mod unic, MM - multimod, Auto - mod unic și multimod), cerință „Calitate endface” (noi recomandă opțiunea „Standard”) și „Modul de aliniere” (alinierea la miez sau placare).
Celelalte setări se aplică parametrilor arcului. Valorile lor corecte sunt consecința calibrării descrise mai târziu în acest articol. În general, nu este recomandat să modificați manual orice valoare a parametrilor.
Meniul "Configurare funcție" oferă controlul funcțiilor disponibile înainte sau după operația de îmbinare. Dezactivând unele dintre ele, întreaga procedură poate fi scurtată, dar nu recomandăm să modificați setările implicite. Descrierea detaliată a fiecărei funcții poate fi găsită în manualul de utilizare.
În mod implicit, timpul de contracție pentru manșonul de armare pentru încălzire este setat la 15 secunde. Această perioadă ar trebui să fie suficientă pentru majoritatea manșoanelor de 40 mm. În cazul manșoanelor de 60 mm vă recomandăm să măriți timpul la 20 s. În fiecare caz, timpul ar trebui să depindă de rezultatele obținute (manșoanele de la diferiți producători pot necesita setări puțin diferite).
Calibrare
Calibrarea unui îmbinator de fuziune cu fibră optică constă în ajustarea puterii și temperaturii arcului electric la condițiile de mediu predominante. Parametrii de arc reglați corespunzător garantează o înaltă calitate a îmbinărilor, atât în ceea ce privește atenuarea optică, cât și rezistența mecanică. Prin urmare, calibrarea trebuie efectuată întotdeauna înainte de operațiile de îmbinare - la începutul lucrului sau în cazul schimbării mediului (de exemplu, de la partea interioară la cea exterioară a unui sistem, mai ales atunci când diferența de temperatură dintre locații este mare).
Splicerele de fuziune Signal Fire folosesc metoda populară de calibrare - fibrele situate în camera de îmbinare sunt supuse unui număr de arcuri electrice. Fibrele sunt topite, iar software-ul dispozitivului de îmbinare măsoară și analizează distanța la care fața fibrelor se mișcă înapoi. Pe baza măsurătorilor, îmbinatorul determină parametrii corespunzători ai arcului electric.
Calibrarea Signal Fire AI-8 se face selectând opțiunea „ARC calibration” din aplicația de management. Când fibrele sunt introduse în camera de îmbinare și capacul este închis (ca în cazul îmbinării normale), procesul de calibrare începe automat. Întreaga procedură poate dura câteva minute și uneori trebuie repetată. La terminare, îmbinarea trece la modul normal, adică este pregătită pentru operațiuni regulate de îmbinare. Acest fapt este indicat de o pictogramă pe ecran.
Împletirea
Fibrele trebuie pregătite înainte de îmbinare, începând cu îndepărtarea învelișului protector acrilic (sacoul) pe o lungime de aproximativ 3-4 cm. Apoi, fibra trebuie curățată folosind un șervețel fără praf și alcool IPA. Fibra curățată intră apoi în cleaver:
Când așezați fibra în cleaver, asigurați-vă că jacheta se află între 10 și 15 mm din cântar. În funcție de diametrul fibrei (250 μm sau 900 μm), utilizați canelura în V corespunzătoare din cleaver. În partea stângă, puteți vedea fibra unui cablu, pe partea dreaptă, fibra unei cozi.

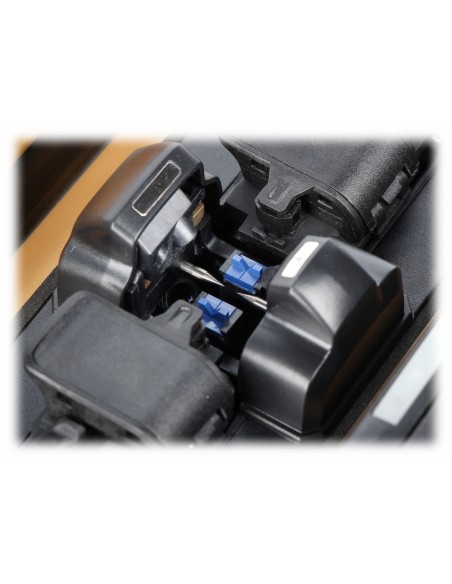

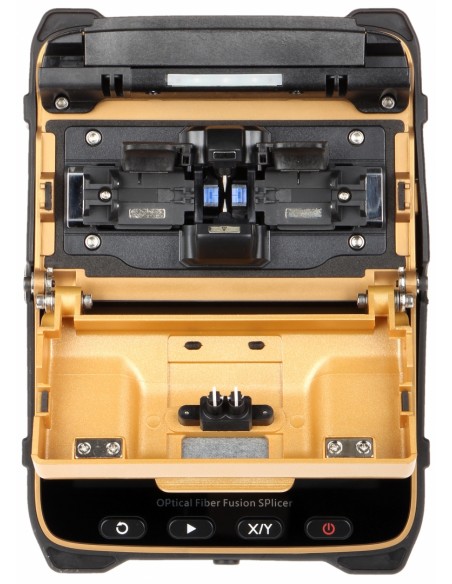

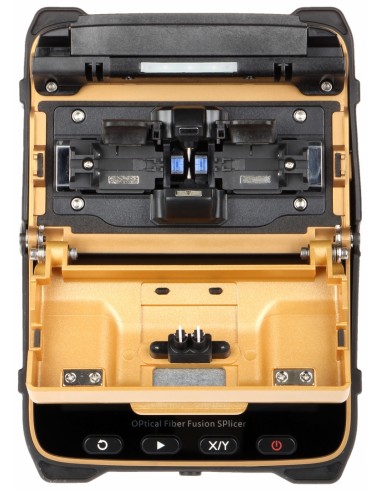

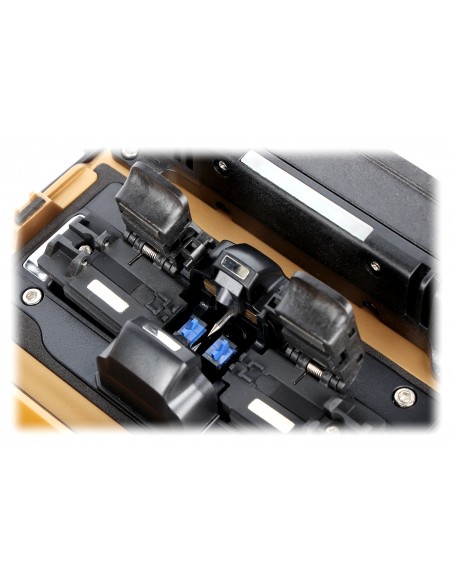

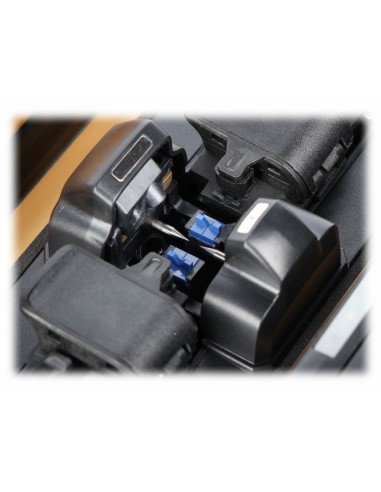

Când plasați fibra în camera de îmbinare, este recomandabil să sprijiniți partea din față a fibrei pe canelura în V (fotografia de mai sus), apoi așezați acolo restul fibrei și închideți capacul. Fața finală a fibrei ar trebui să fie aproximativ la jumătatea distanței dintre canelura în V și electrozi. Nu este recomandat să mutați fibra atunci când o așezați în canelura în V, deoarece acest lucru poate duce la acumularea de murdărie pe fața finală.
Manșon de protecție pentru încălzire
După terminarea procesului de îmbinare, îmbinarea trebuie protejată cu un manșon termocontractabil. Încălzitorul este integrat în îmbinator. Timpul de încălzire a fost presetat în aplicație (15 s în mod implicit). Signal Fire A-8 începe să se încălzească automat după închiderea capacului încălzitorului și indicatorul de căldură este aprins (fotografia de mai jos). După terminarea procesului de încălzire, lumina se stinge și se generează un scurt semnal sonor (semnalizarea sonoră poate fi oprită în aplicație). Trebuie amintit că, înainte de a plasa noua îmbinare într-o casetă, manșonul de protecție ar trebui să aibă suficient timp pentru a se răci.
Specificatii:
- Nume: AI-8C
- Cod: L5870
- Alinierea fibrelor:
- core-to-core
- placare-placare
- manual
- Ciclu de îmbinare: 6 s
- Ciclul de încălzire al manșonului: 15 s (40 mm)
- Număr de motoare: 6
- Focalizare automată: Da
- Compatibilitate tip fibră: SM (G.652, G.657), MM (G.651 - OM1, OM2, OM3, OM4), DS, NZDS (G.655)
- Pierderea de îmbinare (tipică): 0,025 dB (SM), 0,01 dB (MM), 0,04 dB (DS / NZDS)
- Pierderi de retur: min 60 dB
- Calibrarea arcului electric: automat în timp real, manual
- Durabilitatea electrozilor: cca. 3000 de îmbinări (kitul include electrozi de rezervă)
- Diametrul fibrelor:
- buffer: 80-150 μm
- jacket: 100-1000 μm
- Lungimea tăierii fibrelor:
- 8-16 mm (suprapunere 250 μm):
- 16 mm (> 250 μm suprapunere)
- Test de rezistență: Da (2 N)
- Mărire: x300 (pe axa X sau Y; x150 în ambele axe simultan)
- Afișaj: TFT color de 5,1 ", 800x480 pixeli
- Putere: 7800 mAh litiu rech. baterie, timp de încărcare 3,5 h

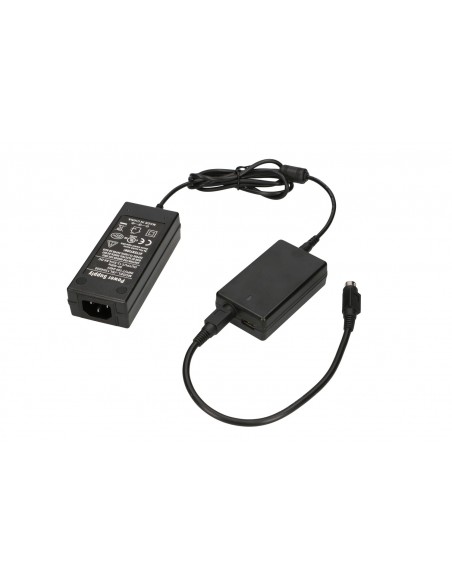

- Încărcător 100-240 VAC cu ieșire de 13,5 VDC / 4 A.
- Gama de temperatură de funcționare: -15 ° C ... + 50 ° C
- Gama de umiditate de lucru (HR): <95% (fără condens)
- Greutate:
- 2,08 kg (Aparat de Sudat cu baterie)
- 7,1 kg (set întreg)
- Dimensiuni:
- Aparat de Sudat: 130 x 122 x 148 mm
- cutie de instrumente: 270 x 237 x 293 mm
- Observații:
- Adaptor USB
- Aplicație de configurare și diagnostic
- Manșoane de protecție de până la 60 mm
Garantie de conformitate 24 luni
Garantie comerciala 12 luni
